Fiche 12V danger!
publication: 6 août 2021 / mis à jour 6 août 2021
Une pure aberration technologique en matière de sécurité électrique! Il n'y a pas d'autre qualificatif contre la prise 12 Volts dans les véhicules automobiles et nos camping-cars...
Point de départ
Voici le message que nous avons lu sur Facebook:
Actuellement en vacances et en plein road trip, mauvaise surprise... l'embout allume cigare d'un de mes appareils semble avoir fondu.

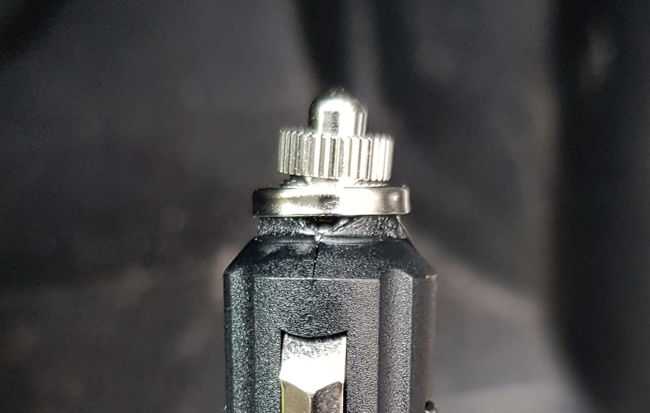

Voici la photo dudit embout de la fiche mâle 12 Volts:
Là, les dégâts apparents semblent faibles. Mais si la connectique interne est atteinte, il a des risques de court-circuit avec possibilité de départ de feu. On ne dramatise pas. Cherchez simplement prise allume cigare fondue sur Google. Cest édifiant!
Un problème de surface de contact

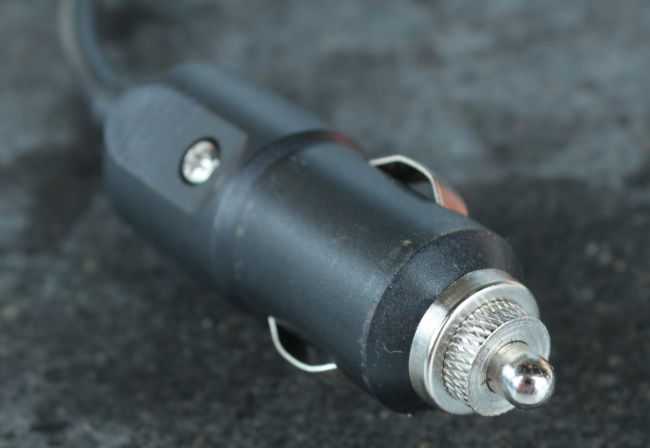

Voici la photo d'une fiche mâle 12V pour prise allume cigare:
Cette fiche mâle est similaire à celle photographiée par le contributeur sur Facebook. Notez bien que l'extrémité de cette fiche est arrondie.

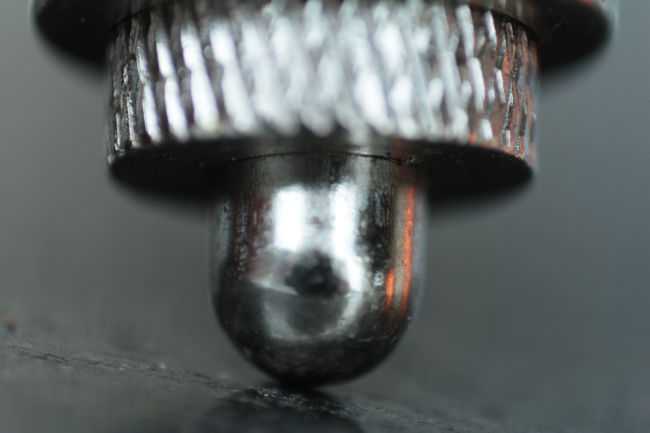

Voyons comment se comporte cette extrémité quand elle prend appui sur une surface plane:
Cette surface de contact est tout simplement ri-di-cu-le!
Demandez à n'importe quel électricien professionnel ce qu'il pense d'une surface aussi petite pour faire passer un courant électrique. Au mieux il va pousser un très gros soupir de dépit, au pire il va hurler à l'hérésie technologique!
Les risques:
- pour une puissance en dessous de 5 Ampères, les risques d'échauffement sont négligeables;
- au dessus de 5 Ampères, il apparait un échauffement au point de contact. Plus il y a de puissance consommée, plus ça chauffe!
C'est valable pour toutes les prises 12V de type allume-cigare dans une voiture ou un camping-car.
La solution

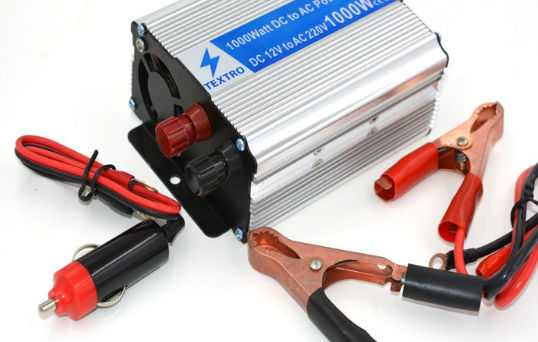

Voici une image de catalogue pour un convertisseur 12V->220V:
Sur cette photo, des branchement avec une fiche 12V à bout arrondi! Pour 1000 Watts!
Au mieux on fait sauter un fusible. Au pire on met le feu sur cette connectique!
En 12 Volts, les solutions de connectique amovible et bien plus sécurisée que ces fichues fiches à bout arrondies ne courent pas les boutiques.
Une solution consiste à créer un lien permanent entre l'appareil à alimenter et la batterie 12 Volts, avec protection par fusible.
Autres solutions, si on tient absolument à pouvoir débrancher les appareils:
- fiches banane male/femelle, jusqu'à 10 Ampères;
- connecteurs MC4 avec câbles de forte section pour des ampérages importants, jusqu'à 30 Ampères.
Bons branchements....
